La mayoría de las consultas de simulación que recibimos no empiezan por la simulación. Empiezan por un problema: un componente que se agrietó antes de tiempo, un chute que se atolla, una estructura que alguien quiere intervenir y nadie se atreve a firmar, un equipo al que le van a subir la capacidad y la pregunta es si aguanta.
Y casi siempre traen la misma duda de fondo, que rara vez se dice en voz alta: ¿esto que me van a cobrar me va a responder la pregunta, o me va a llegar un informe bonito que no cambia nada?
Es una duda razonable. Si uno recorre las páginas de simulación que hay en Chile, casi todas dicen lo mismo: modelos realistas, optimización de procesos, reducción de costos y riesgos. Ninguna dice qué preguntas responde ni qué llega al final.
Así que empecemos por ahí.
Lo que una simulación sí responde
Si aguanta. Ante una carga determinada, si el componente o la estructura queda dentro del rango elástico, con qué factor de seguridad y en qué zonas concretas se concentra el esfuerzo. Esta es la pregunta más frecuente y la que mejor se responde.
Dónde va a fallar primero. No cuándo, dónde. El mapa de tensiones muestra en qué radio, en qué soldadura o en qué cambio de sección se concentra el problema. Sirve para decidir dónde reforzar y dónde inspeccionar.
Cuánto se deforma. Si un desplazamiento es tolerable o si va a desalinear lo que está montado al lado. En estructuras grandes esta suele ser la pregunta real, más que la resistencia.
Si el cambio que quieres hacer mejora algo. Subir un espesor, agregar una nervadura, cambiar un material, mover un apoyo. Comparar la versión actual contra la propuesta es de lo más rentable que se puede hacer con una simulación, porque se responde una decisión concreta.
Cómo se comporta el flujo. Velocidades, presiones, zonas muertas, recirculación, distribución de temperatura. En equipos de proceso y en ductos es donde la intuición falla más seguido.
Si la geometría resiste después del desgaste. Un componente con ocho meses de operación no tiene la sección que tenía el primer día. Simular el estado actual responde si sigue sirviendo, que es una pregunta distinta a si el diseño original era bueno.
Lo que no responde
Esta parte importa más que la anterior, y casi nadie la publica.
No reemplaza una medición. Una simulación calcula sobre lo que uno le describe. Si las cargas reales no se conocen y se estiman, el resultado hereda esa estimación con toda su incertidumbre, pero la presenta con cuatro decimales. La precisión aparente del resultado no mejora la calidad del dato de entrada.
No dice por qué falló, salvo que ya tengas una hipótesis. La simulación evalúa un escenario. Si el componente falló por fatiga, por un defecto de fundición, por un montaje forzado o por una sobrecarga puntual que nadie registró, la simulación no elige entre esas causas: evalúa la que uno le pida evaluar. Sirve para descartar hipótesis, no para generarlas solas.
No conoce el material de un componente reparado. Un eje con recargues, una estructura con soldaduras de varias épocas o un componente sin trazabilidad no tienen propiedades mecánicas conocidas. Se puede trabajar con supuestos declarados, pero hay que decirlo y hay que entender qué tan sensible es el resultado a ese supuesto.
No es un ensayo. Es un cálculo. Un buen cálculo reduce muchísimo la incertidumbre y muchas veces es la única opción viable, porque no se puede llevar un componente de diez toneladas a una máquina de ensayo. Pero no es lo mismo y conviene no confundirlos al presentar el resultado a un tercero.
No arregla una geometría que no corresponde. Si el modelo que se simula es el plano original y el componente real ya no se parece a ese plano, el resultado describe un componente que no existe.
El insumo que más decide el resultado
De todo lo anterior se desprende algo que en la práctica define si un estudio sirve o no: la calidad de la geometría y de las cargas de entrada.
Las cargas salen de la operación, y esa conversación es con el equipo de planta. La geometría es otra cosa, y es donde se cae la mitad de los proyectos.

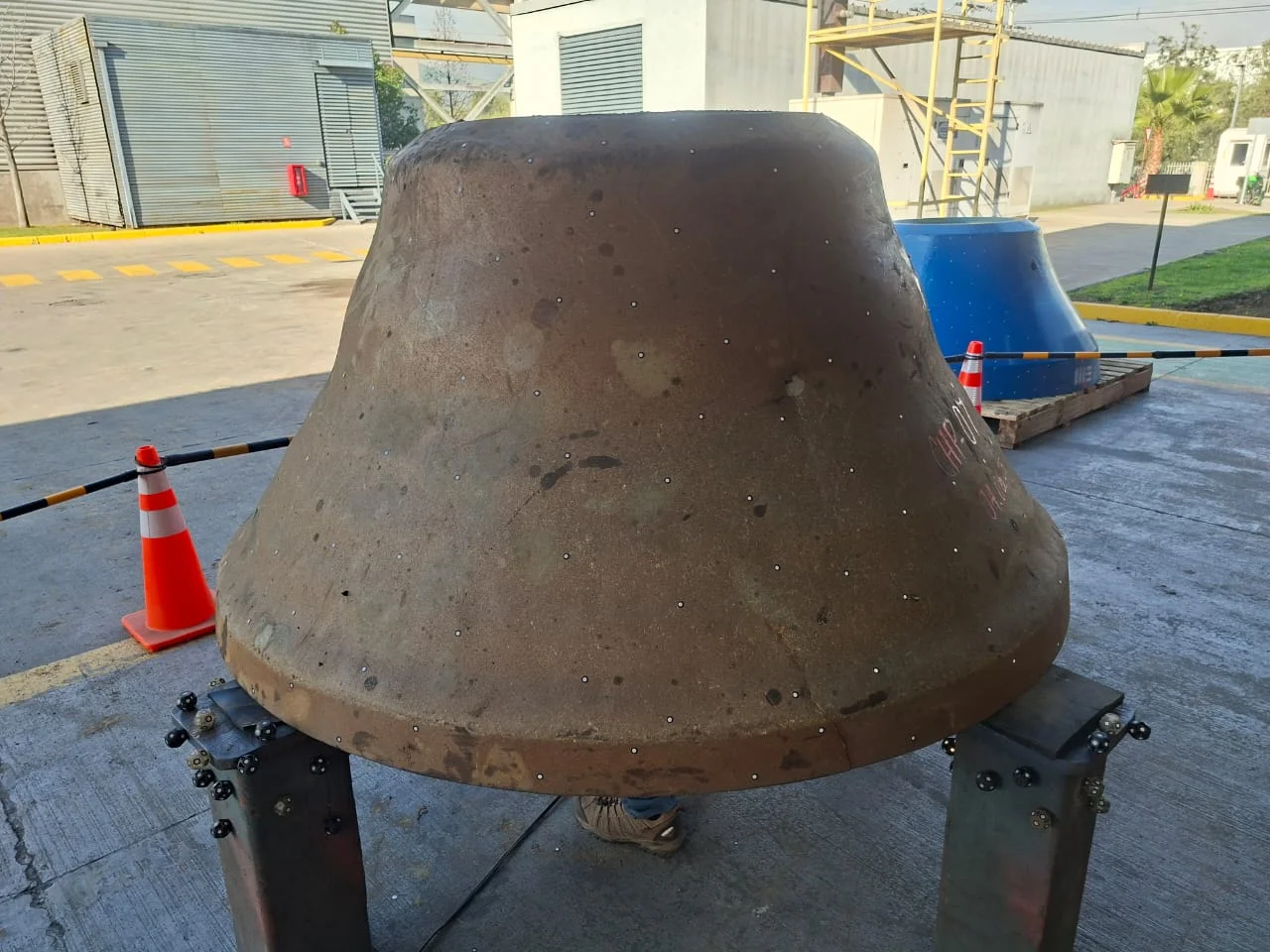

Buena parte de lo que hay que simular en la industria chilena no tiene plano vigente. Un manto de chancador desgastado. Una estructura que ya asentó. Un componente reparado tres veces. Un equipo de los noventa cuyo fabricante ya no existe. En esos casos, antes de simular hay que levantar la geometría real: se escanea el componente como está hoy y se reconstruye el modelo, con una exactitud declarada y no con una apariencia razonable.
Eso es ingeniería inversa y metrología dimensional, no cálculo. Es la parte del trabajo que más se subestima al pedir una cotización, y la razón por la que dos presupuestos del mismo estudio pueden diferir tanto: uno incluye levantar la geometría y el otro supone que el cliente la entrega.
Una simulación mal planteada no se ve mal

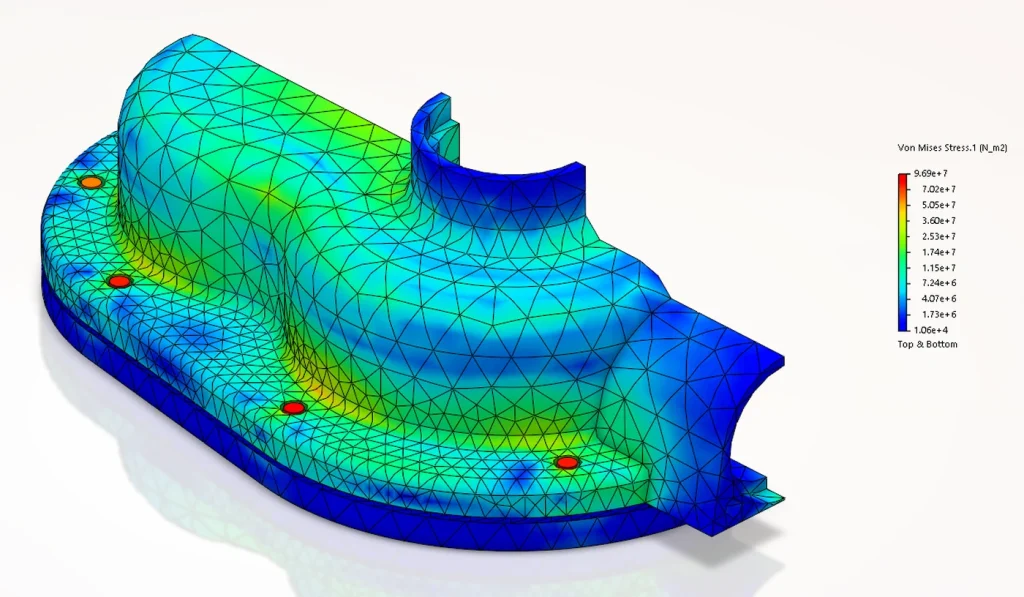

Se ve exactamente igual que una bien planteada. La misma escala de colores, el mismo rojo concentrado justo donde uno esperaba encontrarlo, el mismo número con cuatro decimales.
No existe una alerta que avise que las restricciones aplicadas no representan cómo está montado el componente en la planta. El software calcula lo que se le pide, no lo que uno quiso preguntar.
Por eso, al evaluar un estudio de simulación, lo que hay que mirar no es la imagen final. Es si el informe declara los supuestos, si justifica las condiciones de borde, si muestra que la malla convergió y si alguien se hace responsable del planteamiento. Un resultado sin esa trazabilidad no resiste una revisión de un tercero, y las decisiones que importan siempre terminan revisadas por un tercero.
Qué contiene un estudio nuestro
Un informe de ingeniería, no un archivo de colores. En concreto:
- El planteamiento declarado: qué se evaluó, bajo qué escenario de carga y con qué condiciones de borde, explicado de forma que un tercero pueda discutirlo.
- Las propiedades de material usadas y de dónde salen. Si hay supuestos, van escritos como supuestos.
- La geometría de partida y su origen: CAD del cliente, o modelo levantado por escaneo con su exactitud declarada.
- Los resultados con los mapas de esfuerzo, deformación o flujo según corresponda, y la verificación de que la malla convergió.
- Una conclusión de ingeniería, que es lo que casi nunca viene: no “estos son los resultados”, sino si el componente sirve, bajo qué condiciones y qué recomendamos hacer.
Trabajamos análisis estructural por elementos finitos, térmico, fatiga y dinámica de fluidos, sobre geometría entregada por el cliente o levantada por nosotros. Puedes ver el alcance completo en simulación FEM y CFD y el resto de la línea en servicios de ingeniería.
Qué necesitamos para cotizarte
Para dar un número serio y no un rango inútil, hacen falta cuatro cosas. Si tienes dos, ya podemos conversar.
- Qué decisión depende del resultado. Reparar o reemplazar, aprobar o rechazar, subir capacidad o no. Esto define la profundidad del estudio más que ninguna otra cosa.
- Si existe el modelo CAD y si corresponde al componente actual.
- Las condiciones de operación: cargas, presiones, temperaturas, ciclos. Aunque sean aproximadas.
- Para cuándo. Un estudio que llega después de la parada de planta no sirve, por bueno que sea.
Preguntas frecuentes
¿Se puede simular un componente del que no existe plano?
Sí. Primero se levanta la geometría por escaneo 3D y se reconstruye el modelo, y recién entonces hay algo sobre lo cual calcular. Simular el plano original de un componente desgastado entrega un resultado que no describe la realidad.
¿Cuánto demora un estudio de simulación?
Depende sobre todo de si la geometría existe. Con CAD disponible y un escenario estándar, el trabajo es de días. Si hay que escanear y reconstruir, se suma la jornada de terreno más el tiempo de reconstrucción.
¿Qué diferencia hay entre FEA y FEM?
Ninguna en la práctica. Es el mismo método de elementos finitos según cómo lo nombre cada equipo.
¿Sirve una simulación si no conozco bien las cargas?
Sirve para comparar escenarios y para ver dónde se concentra el problema, que ya es mucho. No sirve para declarar un factor de seguridad absoluto. Conviene saber de antemano cuál de las dos cosas necesitas.
