Mide y alinea a gran escala, con precisión declarada según norma.
El FARO Vantage Laser Tracker mide conjuntos, estructuras y utillaje de hasta 80 metros, con precisión de 16 micrones más 0,8 micrones por metro, declarada según ISO 10360-10:2016, y soporte de ingenieros en Chile.
Un laser tracker donde el escáner portátil no llega
Cuando la escala supera el volumen de un escáner de mano, el Vantage mide con la misma confianza metrológica.
Alineación de conjuntos
Alinea estructuras, utillaje y componentes de gran tamaño durante el montaje, con referencia de varios metros.
Inspección a gran escala
Verifica la geometría de componentes y estructuras que no caben en el volumen de un escáner portátil.

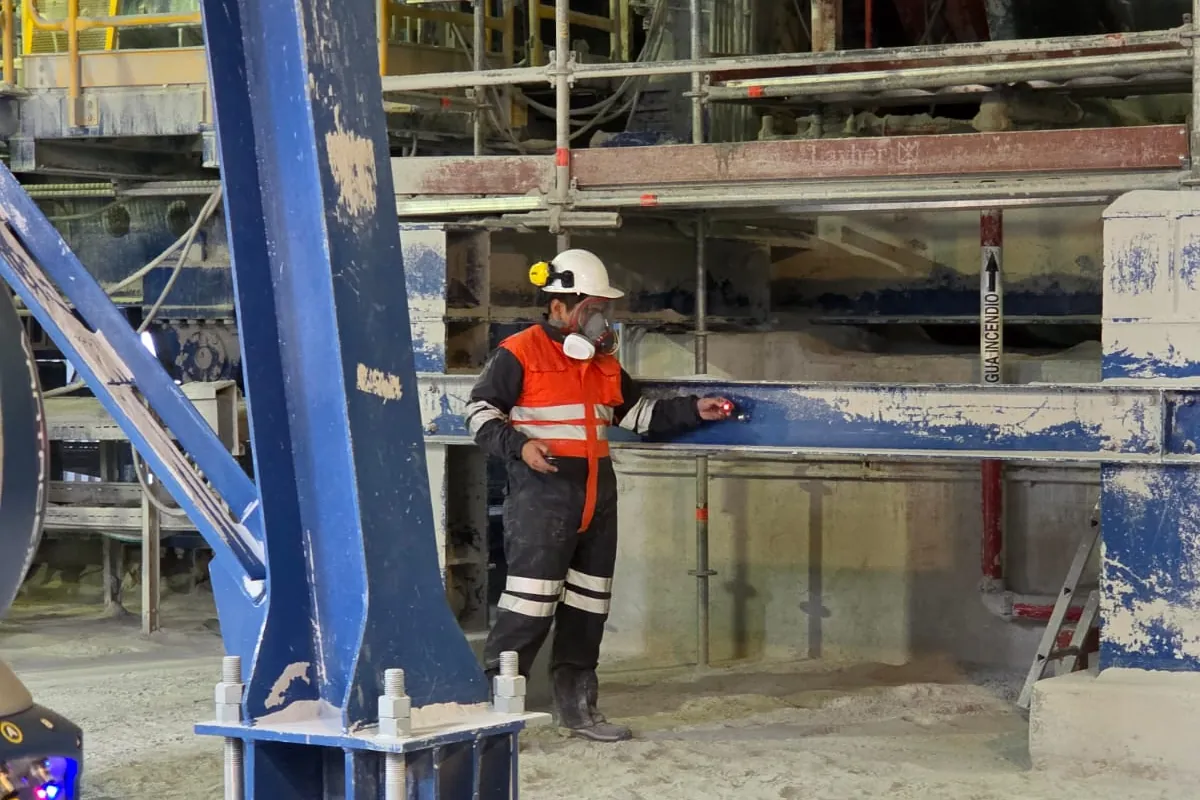

Levantamiento as-built
Captura la geometría real de plantas, estructuras y equipos existentes para ingeniería inversa o rediseño.
Verificación de montaje
Confirma tolerancias de posición y alineación en montaje naval, aeroespacial y de equipos de minería.
Cuatro modelos, dos decisiones
El alcance define el modelo. El 6DoF define la variante. Las cuatro variantes comparten el mismo motor de medición.
- VantageS6 Max y VantageS: hasta 80 metros de alcance, para estructuras grandes, naves industriales y componentes de gran volumen. Los 80 metros aplican con objetivos seleccionados y entre 10 y 35 °C.
- VantageE6 Max y VantageE: hasta 35 metros de alcance, para alineación y control dimensional de corto a mediano alcance.
- Medición 6DoF: es lo que separa a las variantes Max de las que no la traen. Con el 6Probe se mide orientación y posición fuera de la línea de visión del tracker, en un rango de 2,5 a 15 metros.
- ActiveSeek: localiza y sigue el objetivo con cámaras de 50 grados de campo de visión, incluso en áreas amplias.
- RemoteControls: un solo operador controla el equipo desde el celular o una tablet, sin unidad de control adicional.
- iADM: sistema integrado de medición de distancia absoluta de un solo haz, con frecuencia de 1.000 puntos por segundo.
- Conectividad: WiFi 802.11n y Ethernet RJ45 gigE de serie. Para instalaciones donde el inalámbrico está restringido, FARO ofrece la variante sin WiFi.
Las cuatro variantes, lado a lado
Mismo motor de medición en las cuatro: 16 micrones más 0,8 micrones por metro, 1.000 puntos por segundo, 13,4 kg y protección IP52.
| Vantage E | Vantage S | VantageE6 Max | VantageS6 Max | |
|---|---|---|---|---|
| Alcance | 35 m | 80 m | 35 m | 80 m |
| Medición 6DoF | No | No | Sí, con 6Probe | Sí, con 6Probe |
| Precisión de distancia | 16 µm + 0,8 µm/m | 16 µm + 0,8 µm/m | 16 µm + 0,8 µm/m | 16 µm + 0,8 µm/m |
| Precisión angular | 20 µm + 5 µm/m | 20 µm + 5 µm/m | 20 µm + 5 µm/m | 20 µm + 5 µm/m |
| Precisión de palpación | — | — | 50 µm + 5 µm/m | 50 µm + 5 µm/m |
| Rango 6DoF | — | — | 2,5 a 15 m | 2,5 a 15 m |
| Temperatura de operación | -15 a 50 °C | -15 a 50 °C | 0 a 40 °C | 0 a 40 °C |
| WiFi 802.11n y Ethernet gigE | De serie | De serie | De serie | De serie |
| ActiveSeek y RemoteControls | Sí | Sí | Sí | Sí |
Los 80 metros del VantageS6 Max aplican con objetivos seleccionados y entre 10 y 35 °C. Cifras de las fichas técnicas oficiales FARO, revisión de agosto de 2024.
Con 6DoF o sin 6DoF
Variantes Max, cuando la geometría se esconde
El 6Probe mide orientación y posición fuera de la línea de visión del tracker: agujeros profundos, caras internas, zonas tapadas por el propio montaje. Las puntas son autoidentificables, así que se cambian y se sigue midiendo sin recalibrar, y elimina la necesidad de bases de retrorreflector de montaje esférico.
Con la solución Super 6DoF TrackArm, el Vantage Max trabaja junto a uno o más FARO ScanArm y permite palpar y escanear hasta 60 metros de distancia sin línea de visión.
Según FARO, el usuario típico del Vantage Max ahorra hasta 60 minutos por jornada, con una mejora de productividad del 20 % frente a palpadores de menor precisión.
Vantage S y E, cuando el trabajo es de alcance y no de zonas ocultas
Misma precisión de distancia, mismo peso, misma resistencia y el mismo flujo de trabajo con ActiveSeek y RemoteControls. Si la aplicación es alineación de equipos, verificación de montaje y control dimensional con línea de visión directa, la variante sin 6DoF entrega el mismo resultado metrológico por una inversión bastante menor.
Y tolera un rango de temperatura más amplio, lo que puede pesar en faena de desierto o de alta cordillera.
¿No estás seguro de cuál necesitas? Cuéntanos el tamaño del componente, la tolerancia que exige la decisión y dónde se va a medir. Con eso proponemos el modelo, no antes.
Especificaciones que importan en terreno
Cifras verificadas en la ficha técnica oficial FARO, revisión de agosto de 2024.
16 µm + 0,8 µm/m
Precisión MPE, con 1.000 puntos de medición por segundo.
13,4 kg
Sin unidad de control adicional. Batería dual intercambiable en caliente, con 8 horas de autonomía.
hasta 9.000 m
Con estación meteorológica integrada que compensa el efecto del aire sobre el haz. Ninguna faena en Chile queda fuera de especificación.
Láser clase 1
Se usa en más instalaciones sin exigir elementos de protección personal adicionales ni delimitar zona de exclusión láser.
IP52
Probado contra impacto, vibración, temperatura y humedad. Las variantes Max operan entre 0 y 40 °C; Vantage S y E, entre -15 y 50 °C. Hasta 9.000 metros de altitud.
Descarga las fichas técnicas oficiales
Especificaciones completas de las cuatro variantes, en español.
Dónde se usa un laser tracker en la industria
Aplicaciones que resolvemos con esta tecnología en Chile.
Alineación de equipos de gran tamaño y verificación dimensional de estructuras y componentes críticos.
Control dimensional y verificación de montaje en construcción y mantenimiento naval.
Levantamiento as-built de plantas y verificación de alineación en equipos de gran escala.
