Se rompió un componente. No hay plano, o el que hay no corresponde. El fabricante lo descontinuó, o ya no existe, o responde en doce semanas. Y la planta tiene que volver a operar antes de eso.
Esa es la situación real desde la que casi nadie llega buscando “ingeniería inversa”. Llega buscando cómo fabricar de nuevo algo que no tiene documentación.
Buena parte de lo que se encuentra sobre el tema en internet está escrito para explicar el concepto, o viene del mundo del software, donde ingeniería inversa significa otra cosa completamente distinta. Este artículo es sobre componentes industriales, y está escrito desde lo que pasa en una faena chilena.
Qué es, sin rodeos
Ingeniería inversa es partir del componente físico y llegar al modelo digital que lo describe. Al revés del camino habitual, que va del diseño a la fabricación.
En la práctica significa medir la geometría real de algo que ya existe, con exactitud suficiente para poder fabricarlo, repararlo o analizarlo de nuevo.
La palabra clave ahí es exactitud declarada. Cualquiera puede sacar una nube de puntos. Lo que hace utilizable el resultado es saber con qué margen de error se levantó, porque de eso depende si el componente nuevo va a calzar.
Cómo es el trabajo de verdad
Cuatro etapas, y la primera es la que más se subestima.

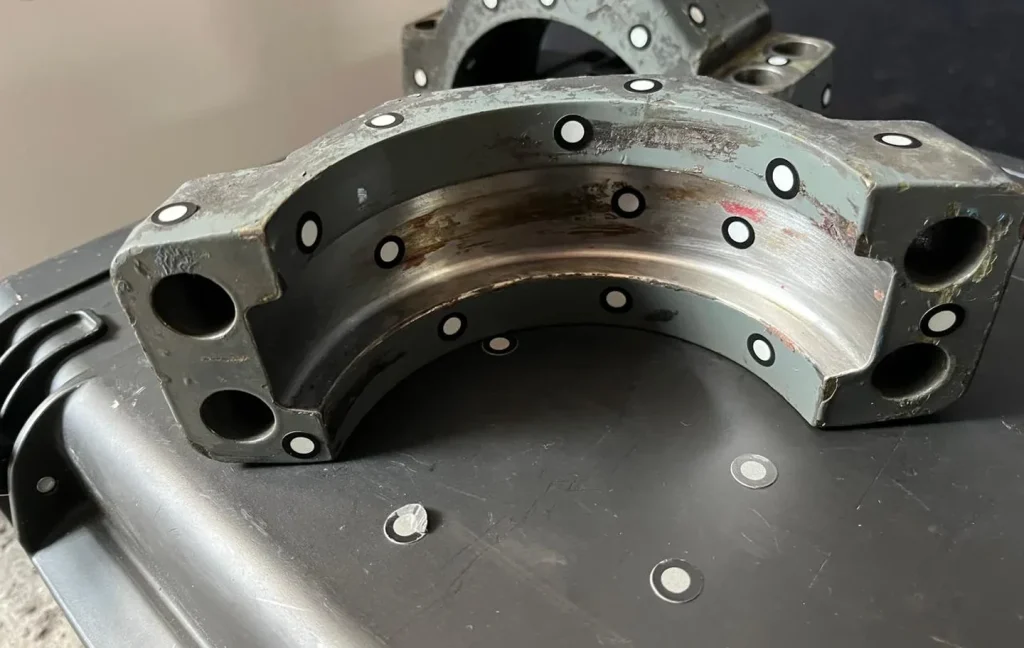

1. Preparar y medir. Se instalan referencias sobre el componente y se escanea. Suena simple y no lo es: una superficie brillante, un componente de diez toneladas que no se puede mover, o uno que sigue montado, cambian por completo el método y el tiempo. Esto es escaneo 3D y metrología dimensional, y ocurre donde esté el componente.
2. Reconstruir la geometría. La nube de puntos se convierte en una malla y la malla en un modelo CAD. Acá entra el criterio: hay que decidir qué es geometría de diseño y qué es desgaste, deformación o una reparación vieja. Un escáner no distingue entre un radio que el diseñador puso ahí y un radio que apareció por diez años de operación.
3. Decidir contra qué se reconstruye. Esta es la pregunta que define el proyecto, y hay que responderla antes de empezar: ¿queremos el componente como está hoy, o como salió de fábrica? Si la respuesta es “como estaba nuevo”, hay que reconstruir intención de diseño, no copiar lo medido.
4. Entregar. Modelo, documentación y el registro de con qué se midió y con qué exactitud.
Cuándo conviene
- El fabricante descontinuó el componente, cambió de dueño o dejó el país.
- El plazo del original no calza con la parada. A veces el repuesto existe, pero llega después de que la planta tenía que estar andando.
- El componente fue modificado en faena y el plano original ya no lo describe. Pasa más de lo que se admite.
- Hay que fabricarlo local y el proveedor necesita un modelo con el que trabajar.
- Se quiere mejorar el componente, no solo repetirlo: cambiar material, reforzar una zona que siempre falla, ajustar una tolerancia que daba problemas.
- Se necesita el modelo para simular. Sin geometría no hay análisis, y el plano original no sirve si el componente ya no se parece al plano.
Cuándo NO conviene, que es lo que nadie publica
Vale más decirlo de frente, porque al menos una de cada cinco consultas que recibimos se resuelve mejor de otra forma.
Si el plano existe y está vigente. Buscarlo bien cuesta unas horas. Levantar la geometría cuesta bastante más. Antes de escanear, conviene agotar la búsqueda documental, incluidos los archivos del fabricante y los del contratista que hizo el montaje.
Si el componente es estándar. Un rodamiento, un perno, una válvula de catálogo. Si tiene código, se compra. La ingeniería inversa es para lo que no tiene código.
Si el componente está tan dañado que ya no describe al original. Si lo que hay es un fragmento deformado, lo que se levante va a ser la geometría del fragmento deformado. En ese caso el trabajo parte por reconstruir la intención de diseño con cálculo, y eso es otro servicio, no una medición.
Si la tolerancia no lo justifica. Un componente de geometría simple, sin ajustes críticos, muchas veces se resuelve con un croquis acotado en terreno. No todo necesita un escáner.
Y si lo que necesitas en realidad es verificar, no reconstruir. Si ya tienes el modelo y la pregunta es si el componente fabricado cumple, eso es inspección dimensional, que es un servicio distinto y normalmente más corto.
Qué recibes al final
Acá hay que ser preciso, porque es donde más expectativas equivocadas se generan.
- La malla del escaneo, que es la medición cruda con su exactitud declarada.
- Un modelo CAD paramétrico y editable, que es lo que tu proveedor o tu equipo puede modificar.
- Planimetría de dimensiones generales, que documenta las dimensiones del componente.
Lo que no recibes es un juego de planos de fabricación listos para producción. Un plano de fabricación completo incluye tolerancias, acabados, tratamientos y criterios de aceptación que dependen de decisiones de ingeniería sobre cómo se va a fabricar y para qué condición de servicio. Es un trabajo distinto y hay que cotizarlo aparte. Si alguien te ofrece planos de fabricación como salida automática de un escaneo, vale la pena preguntar qué está incluyendo exactamente.
Qué mueve el costo
No publicamos precios, y ningún competidor del rubro en Chile lo hace tampoco. Pero sí se puede decir de qué depende, que es lo que necesitas para comparar dos cotizaciones:
El tamaño y el acceso. No es lo mismo un componente que llega al taller que uno montado a doce metros de altura en una planta operando.
Dónde está. Una jornada en Santiago y una jornada en el norte no cuestan lo mismo, y eso rara vez está desglosado en la cotización.
La complejidad de la geometría. Superficies libres, álabes y geometrías orgánicas toman mucho más tiempo de reconstrucción que un cuerpo prismático con agujeros.
Qué tan editable tiene que quedar el modelo. Una malla cerrada es rápido. Un CAD paramétrico con árbol de operaciones, donde alguien después pueda cambiar un espesor, toma bastante más.
Si hay que reconstruir intención de diseño. Volver del componente desgastado al componente nuevo es trabajo de ingeniería, no de medición, y es la variable que más mueve el número.
Cuánto demora
Depende sobre todo del acceso, no de la geometría. Con el componente disponible y una geometría estándar, el terreno es de una jornada y la reconstrucción de días. Con el componente montado, en faena, o con superficies complejas, se suman jornadas de terreno y de escritorio.
El factor que más retrasa un proyecto no es técnico: es que nadie definió al principio contra qué se reconstruye.
Preguntas frecuentes
¿Necesito el plano original? No. Si existe, ayuda a validar y acorta el trabajo. Si no existe, la geometría se levanta igual.
¿Sirve si el componente está desgastado? Sí, pero hay que decidir antes si quieres el componente como está hoy o como salió de fábrica. Son dos entregables distintos y dos costos distintos.
¿Qué exactitud se consigue? Depende del instrumento y del tamaño del componente. Lo importante no es el número de catálogo del escáner, sino que el informe declare la exactitud con la que se levantó esa geometría en particular.
¿Puedo fabricar directamente con lo que me entregan? Con el modelo CAD, tu proveedor puede programar y fabricar. Lo que no sale automáticamente del escaneo son los planos de fabricación con tolerancias y criterios de aceptación.
¿Es lo mismo que ingeniería inversa de software? No, y conviene aclararlo porque comparten nombre. Acá hablamos de geometría de componentes físicos.
Si tienes un componente sin documentación y una fecha encima, cuéntanos qué es y contra qué hay que reconstruirlo. Puedes ver el alcance en ingeniería inversa y el resto de la línea en servicios de ingeniería.
