En mantención e ingeniería, toda medición termina en una decisión: ¿la pieza cumple?, ¿cuánto se ha desgastado?, ¿por qué falló? El problema es que muchas de esas decisiones —que involucran activos que cuestan millones y paradas que cuestan más— todavía se toman con pie de metro, huincha y el criterio de quien estaba ese día. La inspección dimensional con escáner 3D y laser tracker cambia el estándar: mide toda la geometría, entrega datos objetivos y deja un respaldo auditable.
El problema de medir “a la antigua”
Las herramientas puntuales tienen tres límites de fondo:
- Capturan pocos puntos. Un calibre o una plantilla miden ubicaciones aisladas; el desgaste o la deformación reales viven en toda la superficie.
- Dependen del técnico. Dos personas miden distinto, y el resultado no es repetible ni auditable.
- No escalan a la realidad industrial. Geometrías complejas, componentes de gran tamaño o piezas que no pueden salir de faena quedan fuera de su alcance.
Cuando la decisión es reparar o reemplazar un componente crítico, ese margen de error se paga caro.
Qué cambia con el escáner 3D y el laser tracker

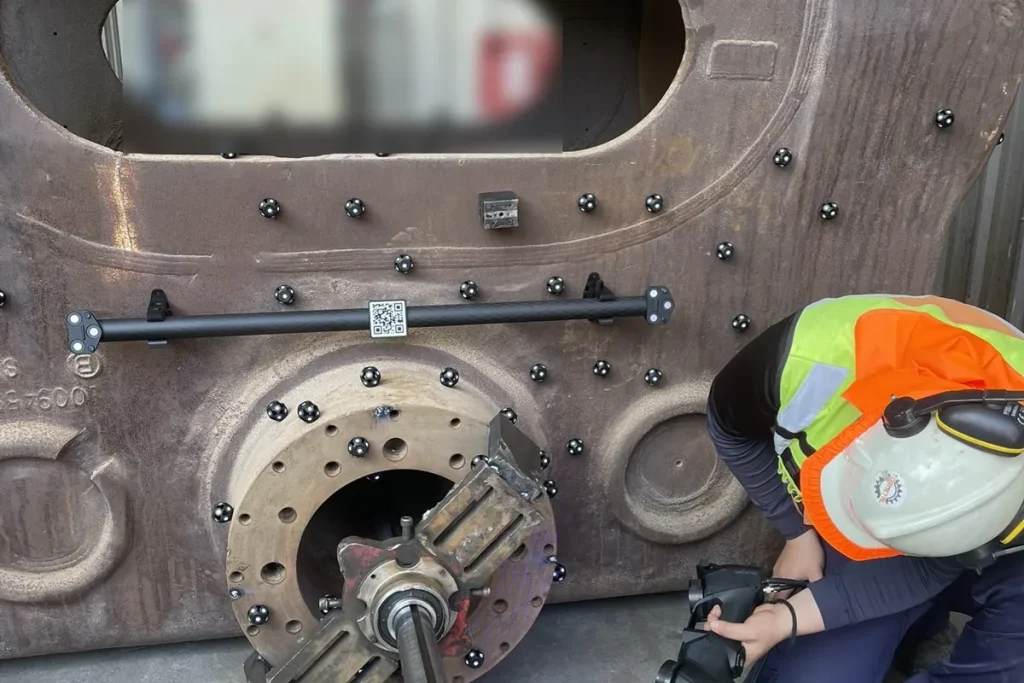

- Escáner 3D portátil (HandySCAN, MetraSCAN): captura la superficie completa como una nube de puntos de alta densidad, en planta o en terreno, con precisión de grado metrológico e insensible a vibraciones.

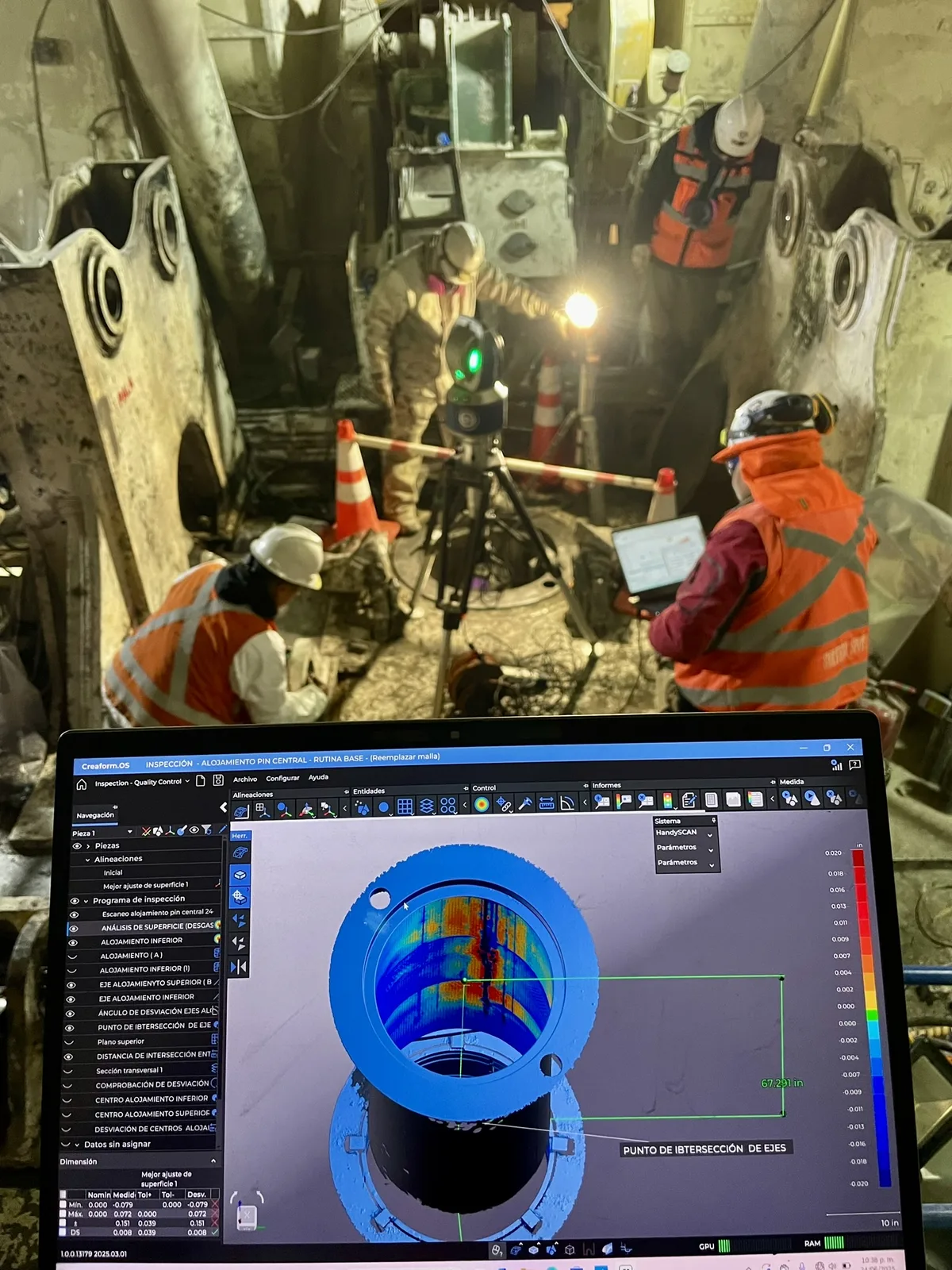

- Laser tracker: para grandes volúmenes, alineamiento de conjuntos y estructuras donde la referencia debe abarcar varios metros con exactitud.
Con esos datos comparas la pieza contra su plano o CAD nominal —o contra un escaneo anterior— y obtienes GD&T y mapas de desviación que cualquiera en tu equipo puede leer y verificar.
Tres preguntas que resuelve
- ¿La pieza cumple? Control de calidad de piezas fabricadas o recibidas contra plano/CAD, con GD&T y criterio de aceptación claro. Clave en la recepción de repuestos críticos.
- ¿Cuánto se ha desgastado? Mapas de color contra la geometría original y tasas de desgaste para planificar la mantención antes de que falle.
- ¿Por qué falló? Diagnóstico dimensional: deformaciones, alineamiento y desviaciones de montaje que explican vibraciones, fugas y fallas prematuras.
Qué entregable deberías exigir
Una buena inspección no te entrega “un archivo de puntos”, te entrega una decisión respaldada:
- Mapas de color contra plano, CAD nominal o escaneo anterior.
- Reporte GD&T con dimensiones críticas y criterios de aceptación.
- Tasas de desgaste y proyección de vida útil remanente.
- Recomendación técnica —aceptar, reparar o reemplazar— con respaldo.
- Historial digital: cada inspección queda como línea base de la siguiente.
Y algo que marca la diferencia: hacerlo con equipos que cumplen los parámetros de normas como ISO 17025 e ISO 10360-8, para que el dato aguante una auditoría.
Donde la medición no perdona
Esta metodología se usa a diario en conos y mantos de chancador, coronas y engranajes mayores, y verificación de bogies y estructuras en overhaul ferroviario — muchas veces en patio o faena, porque el componente no puede viajar a un laboratorio. Es parte de nuestro trabajo con la industria minera y otras industrias exigentes.
Medir con datos, no con impresiones
En Talentum hacemos inspección dimensional y control de calidad 3D con tecnología FARO CREAFORM, PolyWorks y Geomagic Control X, en tu planta, en faena o en nuestro laboratorio, con ingenieros propios en Chile y respuesta en 24 horas hábiles. Si quieres conocer la base tecnológica, revisa nuestro escaneo 3D y metrología.
¿Tienes un componente que decidir entre reparar o reemplazar? Cuéntanos el caso y lo medimos con datos.
