Hay un momento en toda parada de planta que no aparece en la carta Gantt. La cuadrilla está lista, el componente nuevo está a pie de máquina, y todos esperan. Esperan que alguien termine de medir.
Ese momento cuesta plata y no figura en ninguna parte como costo de medición. Figura como horas de parada.
Cuatro herramientas, cuatro márgenes de error
La forma tradicional de levantar la geometría de un equipo grande es sumar instrumentos. Un láser de nivelación para la horizontal. Un láser bidimensional. Micrómetros interiores para los diámetros. Y, con más frecuencia de la que a la industria le gusta admitir, una huincha.
Son cuatro herramientas, cada una con su propio margen de error, y con diferencias entre un operador y otro. Los números terminan en una planilla, y a partir de esa planilla alguien decide si un componente de decenas de millones se instala o se corrige.
Damian Josefsberg, fundador de ACQUIP, describió exactamente ese flujo antes de cambiarlo: “Cuatro herramientas, cada una con su propio margen de error y también desviaciones entre operadores, y solo entonces los datos se ponen en una planilla.”
Qué hace distinto a un laser tracker

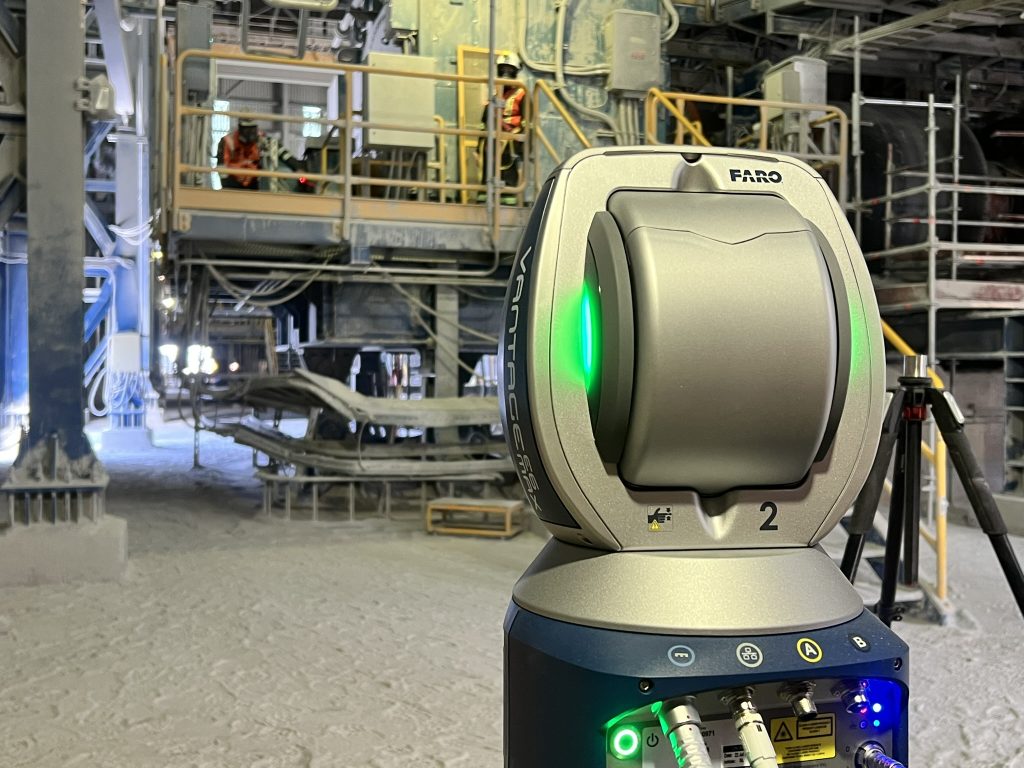

Un laser tracker mide coordenadas en tres dimensiones siguiendo un reflector que un operador apoya sobre la superficie. Suena simple. Lo que importa está en cómo lo hace.
El Vantage usa un sistema iADM de un solo haz, lo que significa que mide el ángulo y la distancia con el mismo láser. Los trackers de dos haces arrastran desviaciones y errores propios de tener que combinar dos mediciones. Con un solo haz eso desaparece.
Las cifras de la ficha, para tenerlas a la vista: alcance de hasta 80 metros en las variantes S y 35 metros en las E, precisión de distancia de 16 µm más 0,8 µm por metro, precisión angular de 20 µm más 5 µm por metro, resolución de 0,5 µm y mil puntos de medición por segundo. Todas las especificaciones de precisión están calculadas según la norma ISO 10360-10:2016, verificadas a 75 metros.
Vale detenerse en esa última frase. Que un fabricante declare la norma bajo la cual calcula su error máximo permitido es lo que separa una especificación auditable de un número de folleto.
El detalle técnico que cambia la economía de la parada
Acá está el punto que no aparece en las fichas y que es el que de verdad importa en una parada.
El haz del tracker se puede cortar y reestablecer en cualquier momento sin afectar la precisión de la medición.
Eso significa que la cuadrilla no tiene que despejar el área. Alguien puede pasar por delante, se puede mover un puente grúa, se puede seguir trabajando en la plataforma. La medición se retoma sola.
Es una diferencia de proceso, no de precisión, y es la que saca a la medición de la ruta crítica.
ACQUIP, que hace alineación interna de turbinas de vapor y gas para clientes de generación eléctrica en Estados Unidos, lo cuantificó así en un caso publicado por FARO: “Antes de usar el Vantage, las tareas de la parada se detenían y la cuadrilla tenía que esperar a que tomáramos nuestras lecturas antes de poder hacer cualquier otra cosa. Eso nos convertía en la ruta crítica. Usar el laser tracker cambió todo eso. Lo que antes tomaba entre 12 y 24 horas hoy se hace en tres a cinco.”
Hay que decir de dónde viene ese dato. Es un caso de ACQUIP, no nuestro. Es generación eléctrica, no minería. Se publicó en Quality Digest en 2016 y se hizo con el Vantage sin sonda 6DoF. Lo usamos porque el mecanismo es el mismo, no porque sea un resultado que podamos prometer.
Qué cambia cuando la parada es en una faena chilena
Buena parte del material de metrología que circula está escrito para plantas automotrices y talleres aeronáuticos. Una faena minera chilena tiene tres condiciones que esos textos nunca tocan.
La altura. Collahuasi opera sobre los 4.400 metros. Andina sobre los 4.200. Los Pelambres sobre los 3.500. Es la primera objeción razonable de cualquier jefe de mantención: si el instrumento está calibrado a nivel del mar, ¿sirve acá arriba? El Vantage está especificado para operar entre −700 y 9.000 metros de altitud, con estación meteorológica integrada que compensa el efecto del aire sobre el haz. No hay faena en Chile que quede fuera de esa especificación.
El frío y el polvo. El equipo tiene grado de protección IP52 contra agua y polvo, y pasa ensayos de impacto, vibración, ciclos de temperatura y humedad. Sobre la temperatura conviene ser preciso en vez de cómodo, porque las dos fichas no dicen lo mismo: la de las variantes sin sonda 6DoF declara operación entre −15 y 50 °C, y la de las variantes Max con 6Probe declara entre 0 y 40 °C. Si el trabajo es de invierno en altura, esa diferencia decide qué configuración va, y es una pregunta que hay que hacer antes de cotizar y no después.
La seguridad. El Vantage es un producto láser de clase 1. En terreno eso se traduce en algo muy concreto: se puede usar en más instalaciones sin exigir elementos de protección personal adicionales ni delimitar una zona de exclusión láser. Cualquiera que haya tramitado un permiso de trabajo en faena sabe cuánto vale eso.
A eso se suman detalles de logística que en faena pesan más que en un taller: no necesita unidad de control externa, se traslada en un solo maletín, tiene baterías intercambiables en caliente con ocho horas de operación continua, red WLAN integrada, y se puede montar en horizontal, invertido o inclinado. El flujo RemoteControls permite que un solo operador controle el tracker y vea video en vivo desde un teléfono o una tablet.
La letra chica que separa una medición válida de un número bonito
Un laser tracker no es una máquina que se enciende y entrega la verdad. Hay condiciones que invalidan una medición, y conviene saberlas antes de contratar el servicio, no después.
La deriva por vibración. Si el tracker se monta en una zona con vibración alta, por ejemplo cerca de una grúa horquilla en movimiento o de maquinaria operando, el instrumento puede desplazarse físicamente de su origen. La medición sigue saliendo, pero contra una referencia que se movió.
Los gradientes de temperatura. Cuando el haz atraviesa zonas con temperaturas distintas se desvía ligeramente, igual que la luz al pasar por un vidrio. Mientras mayor es la diferencia de temperatura, más gruesa es la lámina de vidrio equivalente. Un portón abierto de galpón es un culpable clásico.
La humedad con condensación. El equipo compensa la humedad relativa, pero está diseñado para ambientes sin condensación. Si se forma condensación en el reflector o en la óptica, se reduce la luz reflejada y el tracker pierde el seguimiento.
Contra eso hay procedimiento, y es el procedimiento lo que se contrata. Dar tiempo de calentamiento al equipo. Correr la rutina de compensación inmediatamente después, y repetirla cada dos horas para acompañar los cambios del ambiente durante la jornada. Y montar varios puntos de referencia fijos alrededor del área, para poder verificar en cualquier momento si hubo deriva y corregirla.
Si alguien ofrece medir un molino sin mencionar nada de esto, la conversación que falta no es de precio.
Las zonas que el haz no ve
Un tracker necesita línea de visión al reflector. Ese es su límite real, y en equipos con geometría interna aparece rápido: alojamientos de rodamiento, bujes, alturas de asiento, cualquier cosa dentro de una carcasa.
Para eso está la sonda 6Probe de los modelos Max, que agrega medición en seis grados de libertad. Permite palpar como una máquina de medición por coordenadas en espacios estrechos y medir zonas ocultas fuera de la línea de visión del tracker, con precisión de palpación de 50 µm más 5 µm por metro y puntas cambiables sobre la marcha sin recalibrar. Su rango de trabajo va de 2,5 a 15 metros.
Y existe una configuración más para el caso extremo: el Super 6DoF TrackArm, que combina el tracker con uno o más brazos FARO ScanArm para palpar y escanear hasta 60 metros de distancia sin línea de visión directa.
Cuál de los cuatro
Nosotros representamos las cuatro configuraciones en Chile, y elegir entre ellas es responder dos preguntas, no comparar cuatro fichas.
La primera es cuánto alcance necesitas. El VantageS6 llega a 80 metros y está pensado para naves industriales, estructuras grandes y equipos de gran volumen. El VantageE6 llega a 35 metros y cubre alineación y control dimensional de corto a mediano alcance. Si el trabajo más grande que tienes entra en 35 metros, el E6 no es una versión recortada: es el equipo correcto.
La segunda es si necesitas medir zonas ocultas. Eso es lo que agregan el VantageS6 Max y el VantageE6 Max con la sonda 6Probe. Si todo lo que mides está a la vista del tracker, no lo necesitas. Si tienes alojamientos de rodamiento, geometría interna o características pequeñas dentro de una carcasa, es la diferencia entre poder medir y no poder.
El ahorro que declara FARO para el Max es de hasta 60 minutos por jornada y 20 % más de productividad, y vale leer contra qué: contra palpadores de menor precisión, no contra no medir.
Si no sabes cuál te corresponde, esa conversación es parte de la cotización y no la cobramos. Las especificaciones completas de las cuatro variantes están en la página del FARO Vantage Laser Tracker.
Qué se mide en la práctica
En minería y mantención de faena, los trabajos que se repiten son alineación de molinos y chancadores, verificación de bastidores y estructuras soldadas grandes, alojamientos y asientos de rodamiento, alineación de rieles y vías de grúa, control geométrico de componentes reparados antes de devolverlos a servicio, y levantamiento de la geometría real de un equipo que ya no tiene planos confiables.
En maestranza y manufactura grande, son alineación de máquinas herramienta, control dimensional de ensambles soldados de varios metros, verificación de utillaje y herramental, e inspección de recepción de componentes fabricados por terceros.
Hay un uso que suele pagar la medición sola, y es el de la evidencia. Un informe dimensional con la geometría medida antes y después de una intervención es lo que permite discutir una garantía, cerrar un acta de recepción o defender una reparación frente al mandante.
El laser tracker es una de las tecnologías del portafolio de escaneo 3D y metrología. Cuando el componente entra en el volumen de un escáner portátil, la herramienta correcta es otra.
Servicio o equipo
Las dos alternativas son razonables y dependen de cuántas veces al año midas.
Si son mediciones puntuales, o si estás evaluando si esto sirve para tu operación, el servicio es el camino: llegamos con el equipo y con el ingeniero, y te vas con el informe. Si la operación mide seguido, o si el costo de esperar a que llegue un tercero es alto, el equipo propio empieza a pagarse. Nosotros vendemos los dos, así que la conversación la podemos tener con números en vez de con preferencia comercial.
Y hay un paso intermedio que a varios clientes les ha resultado: tenemos unidad de demostración en Chile. Se puede ver midiendo tu propio componente antes de que decidas nada.
Por dónde partir
Si tienes una parada programada en las próximas semanas y la medición está en la ruta crítica, esa es la conversación. Cuéntanos qué equipo es, qué tolerancia necesitas y en qué faena está, y te decimos si esto aplica.
Y si no aplica, también te lo vamos a decir. Hay trabajos donde un nivel y un micrómetro alcanzan, y contratar metrología para eso es gastar de más.
