Escáner 3D CMM: cuando la máquina de medición tiene que ir al componente
Una CMM óptica portátil mide por coordenadas con incertidumbre declarada, pero se traslada hasta donde está el componente. Qué la diferencia de una CMM de puente, de un brazo y de un laser tracker.
Por qué existe la CMM portátil
Una CMM, máquina de medición por coordenadas, es un instrumento que determina la posición de puntos en el espacio con incertidumbre conocida. La imagen clásica es la CMM de puente: una estructura rígida en una sala con temperatura controlada, a la que se le lleva el componente.
Ese modelo funciona muy bien y tiene un límite obvio. Cuando el componente pesa tres toneladas, está montado en un equipo en faena, o simplemente no cabe, la CMM de puente deja de ser una opción.
De ahí viene la CMM óptica portátil: el mismo concepto de medición por coordenadas con incertidumbre declarada, en un instrumento que se traslada hasta donde está el componente.
Cómo funciona una CMM óptica portátil

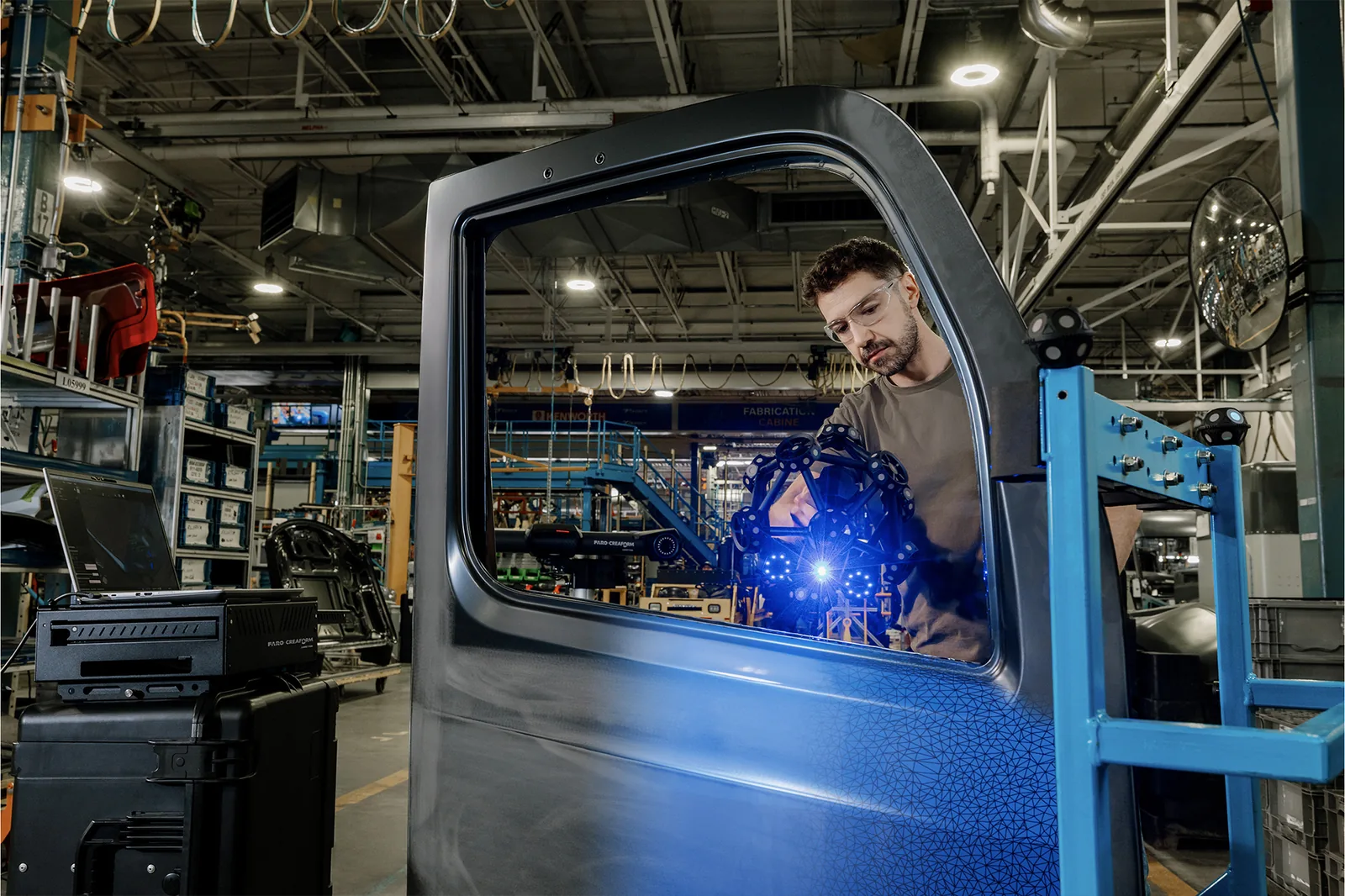

Son dos elementos trabajando juntos. Un escáner que proyecta líneas láser y captura la superficie, y una cámara de seguimiento óptico que sabe en todo momento dónde está el escáner en el espacio.
Esa segunda parte es la que la convierte en CMM y no en un escáner cualquiera. Como la posición del escáner se mide de forma independiente, la precisión no depende de que el operador mantenga una trayectoria ni de pegar targets sobre el componente. Y como el seguimiento es óptico, tolera vibración de piso de planta, que es donde un instrumento de contacto sufre.
Los cuatro tipos, y cuándo va cada uno
CMM de puente. La mayor precisión y la menor flexibilidad. Componentes que caben en la mesa y justifican llevarlos a sala de metrología. Producción seriada con tolerancias muy cerradas.
Brazo de medición articulado. Portátil, mide por contacto punto a punto. Bueno para cotas específicas y agujeros. Lento cuando hay que capturar superficie completa, y su precisión decae al extender el brazo.
CMM óptica portátil. Captura superficie completa a alta velocidad con precisión declarada, resistente al ambiente de planta. Es el instrumento para control dimensional de componentes medianos y grandes, análisis de desgaste y liberación de reparaciones.
Laser tracker. Cuando el volumen crece a decenas de metros: alineamiento de equipos grandes, estructuras, bastidores, posición relativa entre conjuntos separados.
La pregunta práctica para elegir no es cuál es más preciso en abstracto, sino qué tamaño tiene el componente, qué tolerancia exige la aplicación, y si el componente puede moverse.
Qué significa “grado metrológico”
Es una expresión que se usa con liviandad, así que vale precisarla. Un instrumento de grado metrológico declara su exactitud según un procedimiento verificable, con acreditación de tercera parte, y sostiene esa exactitud en las condiciones de uso reales.
Las referencias que aparecen en las especificaciones serias son VDI/VDE 2634 parte 3 para exactitud volumétrica de sistemas ópticos, e ISO 10360-8 para verificación de desempeño. Si una ficha técnica declara precisión sin decir bajo qué norma se midió, ese número no es comparable con otro.
En qué se traduce en la planta
Menos tiempo de detención, porque el instrumento va al componente. Registro completo de la geometría, no solo de las cotas que alguien pensó verificar. Y trazabilidad para respaldar una liberación o una decisión de reparar contra reemplazar.

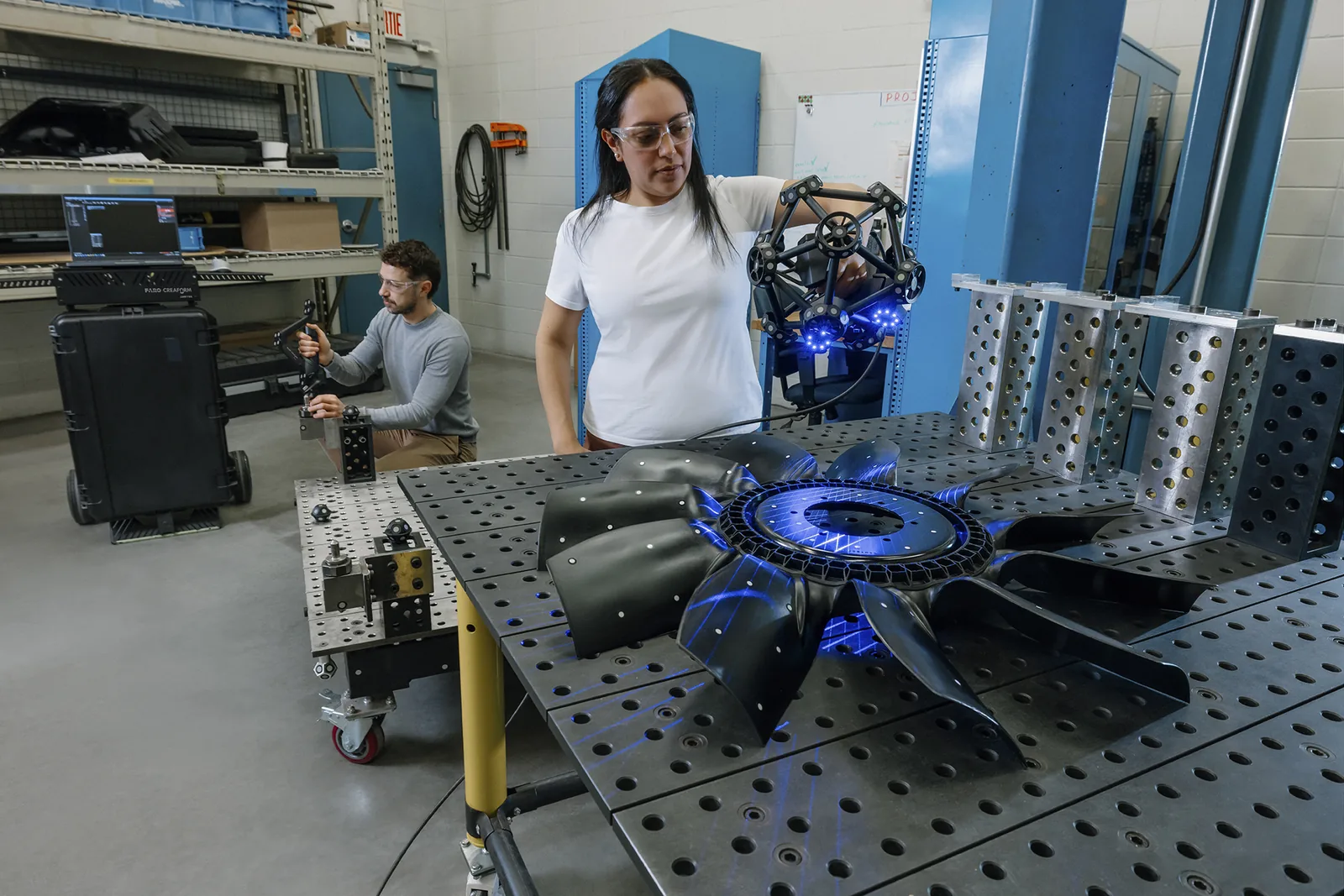

El equipo con que trabajamos esto: MetraSCAN 3D, CMM óptica portátil de FARO CREAFORM. Ver el MetraSCAN 3D.
Si prefieres contratar la medición: lo hacemos como servicio en todo Chile. Ver inspección dimensional.
Para el volumen de decenas de metros: FARO Vantage Laser Tracker. Y el método completo en control dimensional 3D.
